耐靜水壓指標(biāo)是防水透濕織物的重要指標(biāo)之一。靜水壓指水通過織物時所遇到的阻力。在標(biāo)準(zhǔn)大氣壓條件下，織物承受持續(xù)上升的水壓，直到織物背面滲出水珠為止，此時，測得的水的壓力值即為靜水壓。織物能承受的靜水壓越大，防水性或抗?jié)B漏性越好。

紡織品耐靜水壓性能隨著防水等特種整理紡織品市場需求的增長以及業(yè)界對該類產(chǎn)品技術(shù)指標(biāo)要求的提高而越來越受到重視。美國軍用標(biāo)準(zhǔn)中防水產(chǎn)品的耐水壓最低要求為13．7 kPa(1 395 mm水柱)，日本自衛(wèi)隊雨衣的耐水壓都在13．75 kPa(1 400 mm水柱)以上一 。近年來各出入境檢驗檢疫局接受的紡織品耐水壓檢測比以往有大幅度增長。特別歐洲客戶對紡織品耐水壓性能的要求普遍較高，一般最低要求在5．88 kPa以上，有的甚至要求在9．8 kPa以上。根據(jù)取樣測試結(jié)果，以5．88 kPa為標(biāo)準(zhǔn)，44％樣品不能達(dá)到要求；以9．8 kPa為標(biāo)準(zhǔn)，69％ 樣品不能達(dá)到要求，這直接影響了出口。

一、耐靜水壓單位

       表示靜水壓的單位有N／m 2、kPa和水柱高度m。換算關(guān)系為1m水柱高度等于9．82 kPa。

二、靜水壓試驗方法

       1、按測試的方法分類

       ①、實地測試。實地測試花費大，時間長，通常需半年左右的時間。實驗期間，定期測試防水透濕整理后織物的防水性，從而得知其耐用性。雖然此種方法周期長，花費多，但測試所得數(shù)據(jù)準(zhǔn)確。

       ②、實驗室測試。與實地測試和模擬測試相比較，實驗室測試花費少，時間短，能夠得到相對結(jié)果，較為實用。對防水透濕整理后織物防水性的測試可分為三 類。第一類為靜水壓試驗，如國內(nèi)的YC312型水壓儀、美國標(biāo)準(zhǔn)測試法ASTM D一751以及美國聯(lián)邦標(biāo)準(zhǔn)測試法FED—STD一191A 5512所用的牧林(Mullen)水壓測試儀。第二類是噴淋試驗，即從一定的高度和角度向待測織物連續(xù)滴水或噴水，可測定水從織物被淋側(cè)浸透到另一側(cè)所 需的時間，也可測定經(jīng)過一定的時間后試樣吸收的水量或觀察試樣的水漬形態(tài)。國內(nèi)的 ISO 4920防雨性能測試即采用此原理。

       ③、模擬測試。模擬測試必須有環(huán)境控制室。室中裝有人工雨塔，可把水從10 m高處以450L／m2 ·h 的流量如暴雨般泄向人體模型，直徑約為5 inln的水滴從頂部2 000個孔中噴出，其速度約為40 km／h，達(dá)空氣中最大雨滴速度的90％。通過調(diào)節(jié)，在大約2m2 的面積上可模仿程度不同的陣雨。在人體模型表面裝滿了傳感器，目的是測定最終水透過的時間和位置以及其他指標(biāo)。這種測試手段較實地測試所需時間大為縮短，數(shù)天內(nèi)便可完成，但花費較高。

       2、按加壓的形式分類

       ①、靜態(tài)法。在織物的一面維持一定的水壓，測定水從一面滲透到另一面所需的時間。

       ②、動態(tài)法。在織物的一面不斷增加水壓，測定直至織物另一面出現(xiàn)規(guī)定數(shù)量水滴時，織物所能承受的靜水壓。

       3、按能承受靜水壓值的大小分類

       ①、高壓測試方法。標(biāo)準(zhǔn)測試方法有FZ／T 01004 — 1991《涂層織物抗?jié)B水性測定靜水壓試驗》中的高壓法；ISO 1420—1987~橡膠和塑料涂層織物抗?jié)B水性測定靜水壓試驗》；JIS L一1092(紡織品抗水性靜水壓試驗B》；ASTM D751—95《涂層織物抗水性測定程序 A》；美國聯(lián)邦標(biāo)準(zhǔn)測試法FED—STD一191A 5512和 ASTM D3393((涂層織物防水性標(biāo)準(zhǔn)說明》等方法。

       ②、低壓測試方法。標(biāo)準(zhǔn)測試方法有中國國家標(biāo)準(zhǔn) GB／74744—1997《紡織織物抗?jié)B水性測定靜水壓試驗》；中國行業(yè)標(biāo)準(zhǔn)FZ／T01004—1991《涂層織物抗?jié)B水性測定靜水壓試驗》中的低壓法；加拿大標(biāo)準(zhǔn)(CGSB)- 4．2No．26．3—1995《紡織織物抗?jié)B水性測定靜水壓試驗》；國際標(biāo)準(zhǔn)ISO1420—1987《橡膠和塑料涂層織物抗?jié)B水性測定靜水壓試驗》；日本工業(yè)標(biāo)準(zhǔn)JIS L一1092((紡織品抗水性靜水壓試驗A》；美國紡織化學(xué)家和染色家協(xié)會標(biāo)準(zhǔn)AATCC 127(紡織品抗水性靜水壓試驗》；美國標(biāo)準(zhǔn)測試法(或美國材料實驗協(xié)會標(biāo)準(zhǔn))ASTM D751— 1995(涂層織物抗水性測定B》等方法。

三、靜水壓測試儀

       國內(nèi)常用YG812型水壓儀測防水指標(biāo)。按照GB 4744—1984標(biāo)準(zhǔn)，試樣以100 cm 2圓面積夾緊在儀器的夾頭上，用(20±2)℃ 的水或(27±2)℃ 的水，(65± 2)％相對濕度環(huán)境，在(980±50)Pa／min或(5 880± 295)Pa／min等速增加水壓的情況下，觀察試樣表面，當(dāng)出現(xiàn)三處滲水水珠時表示試樣已透水。國外靜水壓測試儀一般按照能承受的靜水壓值的大小分為靜壓頭試驗儀和牧林水壓測試儀，它們能承受的最大壓力分別為99．9 kPa和1 103．0 kPa

1、國產(chǎn)YG(B)812D-20型數(shù)字式滲水性測試儀

       在做增壓、定壓計時、定壓定時、撓曲松弛實驗前，需按加水鍵自動加水(做滲水漏水法時可以省略)。在測試前需將下夾頭里加滿水后，夾好試樣，按一鍵，進(jìn)入校正狀態(tài)清零。

       2、靜壓頭測試儀

       采用靜壓頭測試儀測量織物抗水性的儀器一般用 Model TEXTFEST FX3000。這種儀器是由美國 SCHMID有限公司按照ASTM D75 1—95《涂層織物標(biāo)準(zhǔn)測試方法靜態(tài)抗水性程序B上升水柱測試儀器》的要求制造的。測試儀的結(jié)構(gòu)見圖2。

       測試時，從織物不同部位取三塊20．3 cm X 20．3 cm的試樣，試樣被夾持在倒口圓錐形夾持器測試頭，將織物的涂層或?qū)訅好妗⒂沙?xì)纖維織成的高密織物的耐久性拒水處理面正對儀器的水面。該儀器所施加的最大靜水壓為99．9 kPa。壓力以15．0 kPa／min穩(wěn)步增加可以不會產(chǎn)生渦流。注意照明測試區(qū)域以便觀察水滴的出現(xiàn)。一旦試樣不接觸水的一面三處出現(xiàn)水珠時(試樣邊緣或距邊緣3 mm 的水珠不算)，記下壓力值作為實驗結(jié)果。結(jié)果以三個試樣的算術(shù)平均值表示。測試結(jié)束之后，使作用桿反轉(zhuǎn)降低溢流裝置，取出用過的樣品。

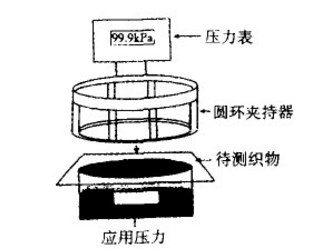

       靜壓力測試儀結(jié)構(gòu)

產(chǎn)品推薦

        防水防油劑FUNCTEX（菲克斯）F-371是含氟丙烯酸樹脂聚合而成的防水防油劑，賦予各種織物如天然纖維、合成纖維和混紡織物優(yōu)良的防水防油性，特別適合滌綸、棉織物和牛仔布的防水處理，不會影響織物面料的風(fēng)格且加工手感柔軟。本品耐洗性好，防水防油效果持久，充分滿足特種工業(yè)服、帳篷、箱包等特殊防水防油領(lǐng)域的使用需求。本品不含APEO等禁用物質(zhì)。

基本數(shù)據(jù)

       FUNCTEX（菲克斯）F-371是陽離子型碳氟化合物乳白色液體，標(biāo)準(zhǔn)ph值呈中性，有效成分含量≥30%，易溶于水，易與陽離子、非離子整理劑復(fù)配。具體復(fù)配物質(zhì)需實際測試。

應(yīng)用工藝

       ①、用水將防水防油劑FUNCTEX（菲克斯）F-371按1：2-3比例稀釋分散，調(diào)制成工作液(浸軋液)后，浸軋，預(yù)烘處理。

       ②、配制浸軋液（拼用樹脂及其它整理劑時）準(zhǔn)備全部水量約一半的水，按照樹脂及其它整理劑生產(chǎn)廠家推薦的方法，添加拼用的樹脂及其它整理劑后充分?jǐn)嚢琛Ｊ孪扔玫攘克♂尫浪烙蛣邸UNCTEX（菲克斯）F-371后加入，最后加入剩余的水調(diào)節(jié)成全量，攪拌使用槽內(nèi)溶液均勻分散。（注意避免劇烈攪拌）

        ④、防水防油劑FUNCTEX（菲克斯）F-371工作液穩(wěn)定，浸軋時幾乎不會出現(xiàn)樹脂膠結(jié)粘軋棍問題。如果在浸軋液中加入異丙醇（1-3%）或穩(wěn)定劑S(0.02-0.03%)可以進(jìn)一步提高浸軋液中的穩(wěn)定性，防止樹脂膠結(jié)。

        浸軋：40-80%（視織物而定）

        烘干：190℃×1-2分鐘（視織物而定）

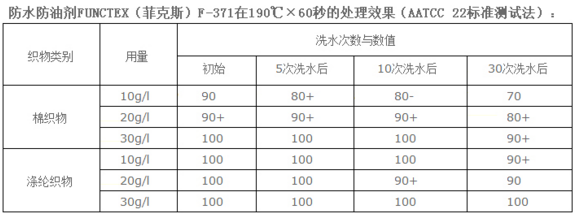

測試后數(shù)據(jù)

四、實驗視頻測試
