滌棉混紡織物具有布面光潔、手感滑爽、耐穿和易洗快干等優(yōu)點, 具有較高的服用價值。但是, 由于滌綸的疏水性和親油性, 其織物具有靜電大、易沾污等缺點, 而棉纖維的存在, 也使得滌棉混紡織物的彈性較差。本試驗對滌棉平布進(jìn)行抗皺和易去污整理, 以滿足服裝加工的要求 。

1　試驗

1.1　材料和設(shè)備儀器

織物　CVC滌棉(35 /65)織物

助劑　免燙樹脂KNITTEX? FEL NEW, 親水易去污整理劑RH-0882, 非金屬類催化劑, 強力保護(hù)劑617。

設(shè)備儀器　小型軋車, 小型定形機(Rapid公司);YG541A型褶皺回復(fù)儀(寧波紡織儀器廠);YG026D型  電子織物強力機(溫州方圓儀器有限公司);YG[ B]  461D型數(shù)字式織物透氣量儀, 硬挺度試驗儀, 全自動縮水率試驗機, 毛效試驗儀(溫州大榮紡織儀器有限公司);意大利進(jìn)口K/D-95罐蒸機。

1.2　整理工藝

工藝流程　燒毛→退漿→絲光→預(yù)定形→氧漂→染色→定形→免燙易去污整理→蒸呢

1.2.1　免燙與易去污整理

采用免燙助劑與易去污助劑同浴整理工藝:

一浸一軋(帶液率65%)→烘干(110 ℃, 120 s)→焙烘(溫度160 ～ 190 ℃, 60 s)

1.2.2　蒸呢

織物在受到張力和拉伸作用下會發(fā)生一定的伸長, 內(nèi)部產(chǎn)生內(nèi)應(yīng)力, 如制成服裝, 易發(fā)生變。因此,借鑒毛類織物蒸呢的效果, 在織物整理的最后階段于濕熱和弱張力條件下進(jìn)行蒸呢加工, 以穩(wěn)定織物尺寸,降低縮水率。

蒸呢工藝:

進(jìn)汽方式　內(nèi)→外→內(nèi)

處理時間/s 95

壓力/MPa 0.05

排氣溫度/℃ 101

排氣安全時間/s 282

高壓吸氣時間/s 100

循環(huán)反轉(zhuǎn)時間/s 65

減流調(diào)節(jié)閥壓力/MPa 0.1

蒸呢襯布張力/kg 20 ～ 60

排汽時間/s 180

抽冷凝水時間/s 150

缸內(nèi)抽冷時間/s 100

1.3　測試方法

1.3.1　彈性

按照凸形方法測定織物的褶皺回復(fù)角(以經(jīng)向和緯向的緩彈回復(fù)角之和表示)。

1.3.2　易去污性能

按照FZ/T10012— 1998《滌棉易去污性能評定》測試。

1.3.3　毛細(xì)效應(yīng)

準(zhǔn)備2cm×20cm的滌棉織物2 條, 在毛效測定儀器上測定10 min內(nèi)的毛效值。

1.3.4　透氣性能

按照GB/T5453— 1997《紡織品織物透氣性的測定》方法測定。

1.3.5　硬挺度

按GB/T18318《紡織品織物彎曲長度的測定》測試織物的抗彎長度, 用以表征織物的硬挺度。抗彎長度越大, 表示織物越硬挺。

2　結(jié)果與討論

2.1　整理助劑的相容性

將免燙樹脂和親水易去污整理劑同浴進(jìn)行免燙易去污整理, 按同浴法處方配好整理液, 乳液不產(chǎn)生絮凝或沉淀, 說明免燙樹脂和親水易去污整理劑有一定的相容性。試驗發(fā)現(xiàn), 乳液在室溫下靜置24 h, 也未產(chǎn)生絮凝或沉淀, 說明兩者相容性很好, 可用于同浴整理。

2.2　免燙樹脂KNITTEX? FEL NEW質(zhì)量濃度的影響

在易去污整理劑RH-0882 70 g/L, 催化劑20 g/L,焙烘溫度180 ℃的條件下, 改變免燙樹脂KNITTEX? FEL NEW質(zhì)量濃度, 考察其對織物彈性和易去污性能的影響, 見表1。

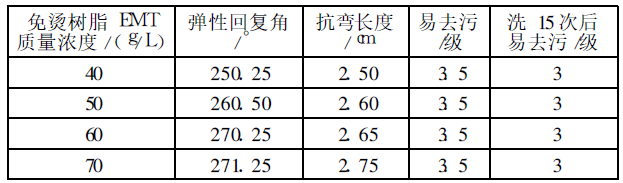

表1　免燙樹脂KNITTEX? FEL NEW質(zhì)量濃度對織物性能的影響

　由表1可以看出, 隨著免燙樹脂KNITTEX? FEL NEW質(zhì)量濃度的增加, 織物彈性呈增大趨勢, 在樹脂KNITTEX? FEL NEW質(zhì)量濃度大于60 g/L后, 彈性增大趨勢減小, 說明交聯(lián)達(dá)到飽和。此外, 樹脂的加入使織物手感變硬, 樹脂加入量越多,手感越差。樹脂用量對易去污效果則影響很小, 水洗15次后, 易去污效果僅下降半級。

綜合考慮織物的彈性、手感和易去污效果, 確定免燙樹脂KNITTEX? FEL NEW質(zhì)量濃度為60 g/L。

2.3　易去污整理劑RH-0882質(zhì)量濃度的影響

在免燙樹脂KNITTEX? FEL NEW60 g/L, 催化劑20 g/L和焙烘溫度180 ℃的條件下, 改變易去污整理劑RH-0882質(zhì)量濃度, 考察其對織物彈性和易去污性能的影響, 見表2。

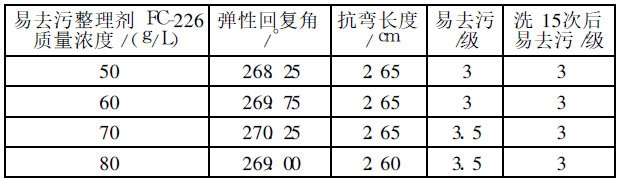

表2　易去污整理劑RH-0882質(zhì)量濃度對織物性能的影響

　由表2可以看出, 隨著易去污整理劑RH-0882質(zhì)量濃度的增加, 織物彈性回復(fù)角變化不大, 說明易去污整理劑RH-0882質(zhì)量濃度對滌棉織物彈性幾乎無影響。當(dāng)易去污整理劑RH-0882質(zhì)量濃度為70和80 g/L時,易去污級別均達(dá)3.5 級。綜合考慮, 取易去污整理劑RH-0882質(zhì)量濃度為70 g/L。

2.4　催化劑質(zhì)量濃度的影響

在免燙樹脂KNITTEX? FEL NEW60 g/L, 易去污整理劑RH-0882質(zhì)量濃度70 g/L和焙烘溫度180 ℃的條件下, 改變催化劑質(zhì)量濃度, 考察其對織物彈性和易去污性能的影響,見表3。

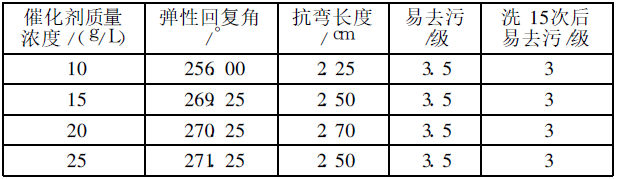

表3　催化劑質(zhì)量濃度對織物性能的影響

由表3知, 催化劑質(zhì)量濃度<15 g/L時, 隨催化劑質(zhì)量濃度增大, 織物彈性增大;當(dāng)催化劑質(zhì)量濃度在15 ～ 25 g/L時, 織物彈性變化不大。這可能是因為催化劑用量太少, 樹脂反應(yīng)不完全, 影響交聯(lián);催化劑過多, 則易引起樹脂和纖維水解, 所以催化劑的用量要適當(dāng)。大生產(chǎn)時, 為了使樹脂與纖維素分子充分反應(yīng), 樹脂的質(zhì)量濃度一般稍微過量, 取催化劑用量為20 g/L。

2.5　焙烘溫度的影響

在免燙樹脂KNITTEX? FEL NEW60 g/L, 易去污整理劑RH-0882質(zhì)量濃度70 g/L和催化劑20 g/L的條件下, 改變焙烘溫度, 考察其對織物彈性和易去污性能的影響, 見表4。

表4　焙烘溫度變化對織物性能的影響

由免燙樹脂與纖維素分子的反應(yīng)機理可知, 反應(yīng)過程需要較高的活化能, 因此必須高溫焙烘一定時間,免燙樹脂才能與纖維進(jìn)行交聯(lián)反應(yīng)。表4中, 隨著焙烘溫度的升高, 織物彈性迅速增大;焙烘溫度為190℃時, 織物彈性達(dá)最大。溫度低于180 ℃時, 易去污效果稍差。綜合考慮節(jié)能和織物泛黃等問題, 焙烘溫度選擇180 ℃即可。

2.6　滌棉織物強力的提升

滌棉織物經(jīng)免燙易去污處理后, 雖然抗皺性能提高, 但強力下降。為此, 在免燙易去污整理液配方中添加30 g/L強力保護(hù)劑617, 試驗結(jié)果見表5。

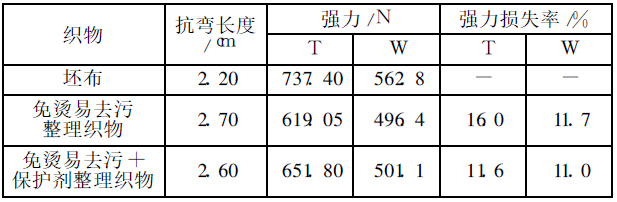

表5　強力保護(hù)劑617對織物強力的影響

由表5可以看出, 經(jīng)免燙易去污整理后, 織物的強力下降, 加入強力保護(hù)劑617 后, 織物的強力有所上升, 強力損失率減小。強力保護(hù)劑617在纖維表面可起到潤滑作用, 降低纖維間的動、靜摩擦系數(shù), 降低摩擦力, 增大纖維之間的滑移, 從而提高織物的強力。表5中, 加入強力保護(hù)劑617, 織物的抗彎長度降低, 說明織物的手感和柔軟性也變好。因此, 加入織物強力保護(hù)劑可同時提高織物的強力和手感。

2.7　免燙易去污整理對織物其它性能的影響

免燙易去污整理對織物其它性能的影響見表6。

表6　免燙易去污整理對織物其它性能的影響

　滌棉織物經(jīng)免燙易去污整理后, 透氣性能變差, 這是因為樹脂與纖維進(jìn)行交聯(lián)之后, 降低了纖維之間的空隙, 因而透氣性能變差。免燙易去污整理對織物的色差和吸濕性能影響不大。

2.8　蒸呢

為了使面料更平整、富有光澤, 并提高織物的形態(tài)穩(wěn)定和手感等, 在罐蒸機上對織物進(jìn)行蒸呢處理。

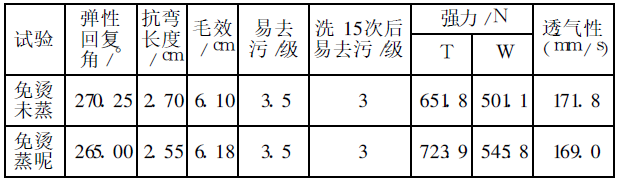

表7　蒸呢對織物性能的影響

　由表7可知, 蒸呢處理對織物的毛效提高較少, 蒸呢之后織物的彈性稍微減小, 但是光澤、手感和強力等其它方面都比蒸呢前有所改善。由于蒸呢是在一定的壓力作用下進(jìn)行的, 蒸呢之后, 織物表面變得更加平整, 纖維間縫隙略有減小, 透氣性能減小。在高溫高壓下蒸呢, 消除了織物之間纖維內(nèi)應(yīng)力, 纖維大分子鏈段進(jìn)行重排, 取向度增大, 所以織物的強力增大。總體考慮上述性能, 對滌棉織物蒸呢確實可以改善織物的使用和舒適性能, 是可取的。

3　結(jié)果

(1)優(yōu)化的免燙易去污整理工藝為:免燙樹脂KNITTEX? FEL NEW60 g/L, 親水易去污整理劑RH-0882 70 g/L, 非金屬類催化劑20 g/L, 強力保護(hù)劑617 30 g/L, 110 ℃預(yù)烘120 s, 180 ℃焙烘60 s。

(2)滌棉織物經(jīng)過免燙易去污和蒸呢整理之后,織物的緩彈為265°, 易去污性能達(dá)到4 級, 水洗15次之后達(dá)到4級, 符合客戶要求。另外, 經(jīng)過添加強力保護(hù)劑617和蒸呢處理, 織物的強力損失降到最小, 變得更加平整, 手感柔軟, 光澤好, 吸水性能變好。
