最近十年,功能性紡織品市場發展迅猛,各種獨特賣點的功能性面料層出不窮。除了滿足市場基本的遮丑與美化功能外,紡織品尤其是功能性紡織品正在不斷拓展更廣的功能附加值。例如:防水面料、阻燃面料、抗菌面料、香味面料、防蚊蟲面料、蓄熱保暖面料等等。不但可以用于各類普通消費領域,更可應用于諸如生活、工業、醫療、軍事、交通等各行各行,市場潛力巨大。
在紡織品面料的諸多功能中,很多功能需要單獨加工,兩個以上的功能助劑同時使用很大概率會因相容性及理化性質而產生多種瑕疵與問題。比較常見的瑕疵有:沉淀、漂油、分層、起泡、不相容、斑點、色花、沉積物等沖突問題。但同時,因環保及節能門檻的提高,多種助劑同浴加工是未來的一大趨勢。多助劑的同浴整理,可以大幅節省印染企業的生產成本和時間成本。本期我們主要篩選分析“防水+阻燃”二合一整理的應用案例。
單做防水或單做阻燃,都不難做,選用合適產品,按照浸軋工藝生產即可。但防水+阻燃雙效合一的加工工藝,卻并不簡單。首先,不是所有的防水劑和阻燃劑都適合二合一加工,篩選相同離子性的產品,逐一測試各項單項穩定性與二合一相溶穩定性。其次,相容良好的防水劑與阻燃劑按照不同的使用量,平衡防水與阻燃兩者效果之間的“度”,防水要滿足要求,阻燃也同樣要滿足要求。下面我們一起看看,洗前防水100分+阻燃B1級工藝的具體做法:
實驗織物 |
藍色梭織布 |
100%滌綸 |
實驗助劑 |
三防整理劑ANFONE(安氟諾)RH-4869 |
用量20g/L |
阻燃劑FUNCTEX(菲克斯)F-4870 |
用量100g/L |
|
測試標準 |
AATCC 22-2005 紡織品拒水性測試 噴淋法 |
|
GB/T 5455-2014 紡織品 燃燒性能 垂直方向損毀長度、陰燃和續燃時間的測定
|
|
|
實驗步驟 |
稱料 → 化料 → 浸軋 → 烘干(焙烘) → 測試 |
|
詳細步驟:
1、稱料化料
1.1 裁剪實驗用布300×21cm大小,備用
1.2 取一燒杯至電子秤并清零,稱取阻燃劑FUNCTEX(菲克斯)F-4870 4g(按用量換算后),倒入燒杯,加少量水攪拌均勻;
1.3 稱取三防整理劑ANFONE(安氟諾)RH-4869 20g(按用量換算后),倒入燒杯,加水至200g,攪拌均勻,備用。
1.4 具體配方:
4g 阻燃劑FUNCTEX(菲克斯)F-4870
20g 三防整理劑ANFONE(安氟諾)RH-4869
176g 水
————————————————————
200g 共計
2、浸軋工藝
一浸一軋,帶液率80%
3、烘干
放入烘箱,170℃×1分鐘
4、測試
4.1防水測試,按照《AATCC22-2005紡織品拒水性測試 噴淋法》步驟測試并取樣對照,如下圖:
4.1.1防水評價標準:參考AATCC 22沾水等級圖(如下表1)評定防水性能
4.1.2防水效果評定:
|
防水效果 |
AATCC 22 |
GB 4745 |
ISO 4920 |
未處理 |
-- |
-- |
-- |
-- |
處理后(防水劑10g/L+阻燃劑100g/L) |
100分(5級) |
符合 |
符合 |
符合 |

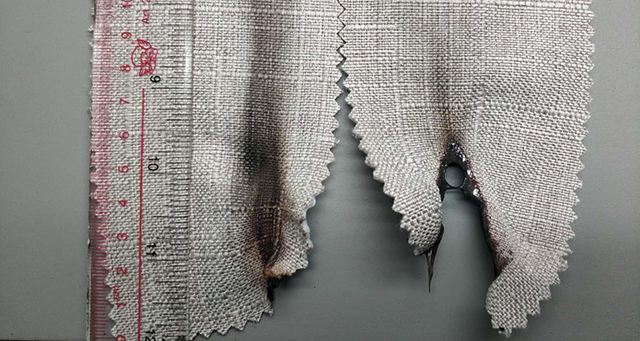

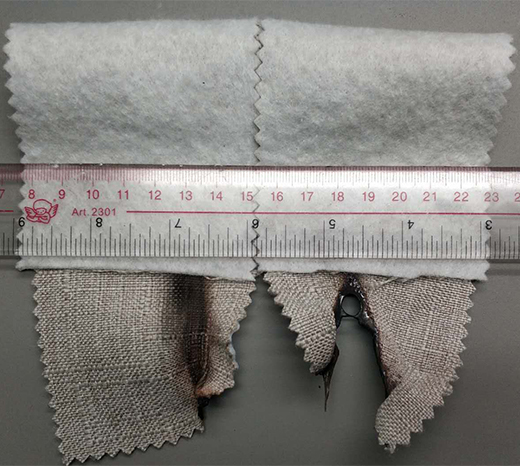

4.2阻燃測試,按照《GB/T 5455-2014 紡織品 燃燒性能 垂直方向損毀長度、陰燃和續燃時間的測定》步驟測試并取樣對照,如下圖:

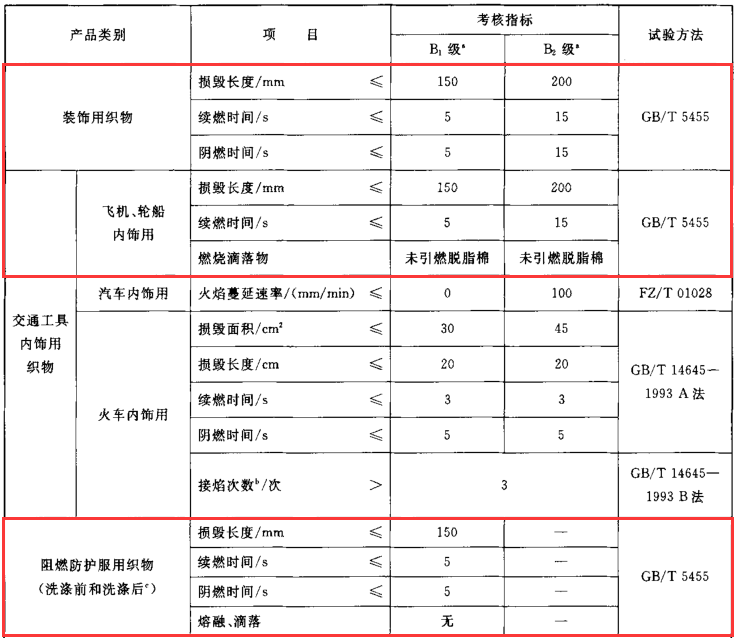

4.2.1 阻燃評價標準:參考GB/T?17591-2006《阻燃織物》性能評定(如下表2)
4.2.2阻燃效果評定:
|
損毀長度mm |
續燃時間s |
陰燃時間s |
燃燒滴落物 |
符合標準 |
未處理 |
56 |
持續燃燒 |
持續燃燒 |
有 |
-- |
處理后(防水劑10g/L+阻燃劑100g/L) |
15 |
0 |
0 |
無 |
B1級 |
結論:通過以上防水+阻燃的雙效復合整理,紡織面料同時具有了防水(100分)與阻燃(B1級)功效,且此兩種助劑本身的成本,要比單防水助劑和單阻燃助劑的成本低很多,符合節能降耗、清潔生產的環保綱領。多合一復合整理目前已經越來越收到陰燃加工企業和面料開發商的關注,一次加工,完成兩種功能整理,在印染行業具有重要的現實意義。
>免費試樣<聯系
1.本著“開放、協作、分享”的互聯網精神,我們歡迎各方自媒體、傳統媒體與機構,轉載、引用染化在線的原創內容,但必須注明來源自染化在線網,否則我們將依法追究侵權責任。
2.原則上,我們同意在注明出處的前提下,各方使用染化在線的原創素材(圖片、視頻等)。
3.染化在線網尊重各方知識產權,保護原創作者的合法權益。如發現本站文章存在版權問題,請聯系微信rhzxzjf,我們將及時核查、處理。
